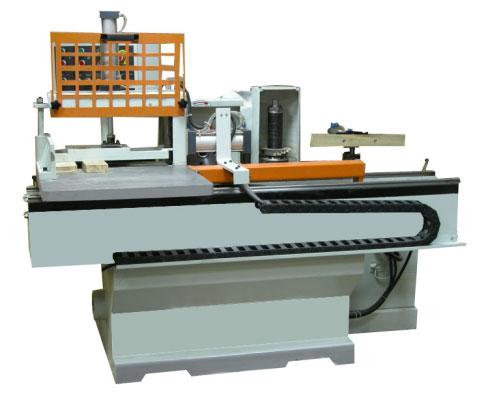

НАЗНАЧЕНИЕ:
Предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров, для дальнейшего сращивания корот-комерных брусков по длине на зубчато-клеевое соединение.
Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
МАССИВНАЯ СТАНИНА Cтанина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров. |
|
УВЕЛИЧЕННЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ Позволяет обеспечить надежную базовую поверхность для установки широкого пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей. |
|
СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ ПЕРЕМЕЩЕНИЯ КАРЕТКИ Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка. |
|
НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары. |
|
ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Применение в конструкции шпинделя высокоскоростных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов. |
|
ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ УВЕЛИЧЕННОЙ МОЩНОСТИ Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла. |
|
УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение. |
|
УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы.Обеспечивается удобство работы на станке и повышение производительности. |
|
ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ Эргономичный пульт управления, установленный на стойке, обеспечивает удобство управления станком при проведении наладочных работ. |
| Модель | TSK 25G |
| Размеры обрабатываемых заготовок | |
| Длина, наименьшая, мм | 150 |
| Длина, наибольшая, мм | 1000 |
| Ширина, наименьшая, мм | 40 |
| Ширина, наибольшая, мм | 250 |
| Толщина, наименьшая, мм | 10 |
| Толщина, наибольшая, мм | 80 |
| Размеры рабочего стола каретки (длина х ширина), мм | 700 х 600 |
| Высота обработки заготовок, мм | 250 |
| Ширина пакета заготовок, наибольшая, мм | 445 |
| Привод подачи каретки | гидравлический |
| Скорость подачи, м/мин | 3 – 6 |
| Количество шпинделей, шт. | 2 |
| Диаметр торцовочной пилы, мм | 300 (350) |
| Диаметр фрезы, мм | 160 |
| Диаметр фрезы посадочный, мм | 50 |
| Частота вращения шпинделей | |
| Пильного, об/мин | 2840 |
| Фрезерного, об/мин | 6750 |
| Мощность электродвигателя привода пильного шпинделя, кВт | 4 |
| Мощность электродвигателя привода фрезерного шпинделя, кВт | 11 |
| Мощность привода гидростанции, кВт | 2,2 |
| Общая установленная мощность, кВт | 17,2 |
| Рабочее давление в пневмосистеме, МПа (кг/см²) | 0,6 (6) |
| Габаритные размеры: | |
| Длина, мм | 2100 |
| Ширина, мм | 1300 |
| Высота, мм | 1500 |
| Вес, кг | 1800 |
